500℃过热蒸汽方案

一、500℃过热蒸汽概述

蒸汽是一种在工业和生活中广泛应用的能源载体，而过热蒸汽是指温度高于对应压力下饱和温度的蒸汽。当饱和蒸汽继续被加热，其温度会进一步升高，形成过热蒸汽。500℃的过热蒸汽相较于普通蒸汽具有更高的温度和能量，在许多工业领域有着独特的应用价值。

普通蒸汽发生器通常只能产生饱和蒸汽，无法满足蒸汽过热的条件。而在一些特定的工业生产和科研实验中，需要高温过热蒸汽来完成特定的工艺过程。例如，在某些化工反应中，需要高温环境来促进反应的进行；在高校科研实验中，也常常需要精确控制温度和流量的高温过热蒸汽来开展各种实验。因此，500℃过热蒸汽方案的设计和实施具有重要的实际意义。

二、500℃过热蒸汽发生器设备介绍

艾克斯500℃高温电加热蒸汽发生器

孚然德专门针对客户实验需求设计了500℃高温电加热蒸汽发生器，能够提供流量稳定、温度可控的高温过热蒸汽。该发生器具有以下特点：

1. 原料与流量：使用去离子水或蒸馏水作为原料，蒸汽流量可分为0 - 1g/min和＞1g/min两种范围，能够满足不同实验和生产的需求。
2. 温度与压力：蒸汽温度稳定在500℃，压力控制在1MPA以内，并且流量、温度和压力均可定制，以适应多样化的应用场景。
3. 工作时间与操作方式：可以长时间连续工作，操作方式采用PID温控仪表或触摸屏控制，操作简单安全，方便用户使用。

其他相关蒸汽发生装置示例

除了艾克斯的产品外，历史上也有一些其他类型的蒸汽发生装置。例如，CN00253200公开的立式常压过热蒸汽锅炉，在换热室内装有蒸汽过热器，可适用于200℃左右的工业、民用供热、换热；CN01228971公开的产生常压过热蒸汽的蒸汽锅炉，能使蒸汽达到200℃ - 400℃的高温。不过这些装置的温度无法达到500℃，但为高温过热蒸汽技术的发展提供了一定的基础。

三、500℃过热蒸汽方案的应用领域

科研实验领域

在高校和科研机构的许多实验中，需要精确控制温度和流量的高温过热蒸汽。例如，在材料科学实验中，研究材料在高温环境下的性能变化时，500℃的过热蒸汽可以提供稳定的高温环境，帮助科研人员观察材料的物理和化学变化过程。在化学实验中，某些化学反应需要在高温条件下才能进行，过热蒸汽可以作为热源和反应介质，促进反应的发生。

工业生产领域

1. 化工行业：在化工生产中，许多工艺过程需要高温环境。例如，在某些高分子材料的合成过程中，500℃的过热蒸汽可以作为加热介质，提供反应所需的能量，加速反应速率，提高产品质量。
2. 石油行业：在石油开采和加工过程中，过热蒸汽可以用于油井加热、重油降粘等。通过注入500℃的过热蒸汽，可以降低原油的粘度，提高原油的流动性，从而提高开采效率。
3. 新能源行业：在一些新能源技术的研发和生产中，如太阳能光热发电系统中，过热蒸汽可以作为工质，将太阳能转化为热能，再通过汽轮机转化为电能。500℃的过热蒸汽能够提高发电效率，增强系统的稳定性。

环保领域

在环保领域，500℃过热蒸汽也有重要的应用。例如，在垃圾处理中，过热蒸汽可以用于垃圾的高温热解，将垃圾中的有机物分解为可燃气体和固体残渣，实现垃圾的减量化、无害化和资源化处理。同时，过热蒸汽还可以用于污水处理中的污泥干化，提高污泥的处理效率。

四、500℃过热蒸汽方案的技术要点

蒸汽过热技术

要获得500℃的过热蒸汽，需要采用合适的蒸汽过热技术。常见的方法是通过额外的换热器对饱和蒸汽进行二次加热。主要的加热媒介可以是热烟气或者单独的加热装置。例如，在一些蒸汽锅炉中，可以在换热室内设置蒸汽过热器，将饱和蒸汽通过过热器与高温烟气进行热交换，从而使蒸汽温度升高。

温度与流量控制技术

精确控制过热蒸汽的温度和流量是500℃过热蒸汽方案的关键技术之一。孚然德的500℃高温电加热蒸汽发生器采用PID温控仪表或触摸屏控制技术，能够实时监测和调节蒸汽的温度和流量。通过精确控制加热功率和进水流量，可以确保蒸汽流量稳定、温度可控，满足不同应用场景的需求。

安全保障技术

由于500℃的过热蒸汽具有高温、高压的特点，因此安全保障技术至关重要。在蒸汽发生器的设计和制造过程中，需要采用可靠的材料和结构，确保设备能够承受高温高压的环境。同时，还需要设置各种安全保护装置，如超温保护、超压保护、缺水保护等，以防止设备发生故障和事故。

五、500℃过热蒸汽方案的实施案例

高校科研实验案例

某高校的材料科学实验室需要研究一种新型陶瓷材料在高温环境下的性能。他们采用了孚然德的500℃高温电加热蒸汽发生器，为实验提供了稳定的高温过热蒸汽环境。通过精确控制蒸汽的温度和流量，科研人员成功地观察到了陶瓷材料在500℃高温下的微观结构变化和性能演变，为新型陶瓷材料的研发提供了重要的实验数据。

工业生产案例

某化工企业在生产一种高性能塑料时，需要在高温条件下进行聚合反应。该企业采用了一套基于蒸汽过热器的500℃过热蒸汽方案，通过热烟气对饱和蒸汽进行二次加热，获得了稳定的500℃过热蒸汽。在实际生产中，过热蒸汽作为加热介质，使聚合反应的速率明显提高，产品的质量也得到了显著提升，同时降低了生产成本。

六、500℃过热蒸汽方案的未来发展趋势

技术创新趋势

随着科技的不断进步，500℃过热蒸汽技术将不断创新。未来可能会出现更加高效、节能的蒸汽过热技术，如采用新型的加热材料和加热方式，提高蒸汽过热的效率和质量。同时，温度和流量控制技术也将更加精确和智能化，实现远程监控和自动化控制。

应用拓展趋势

500℃过热蒸汽的应用领域将不断拓展。除了现有的科研实验、工业生产和环保领域外，可能会在更多的新兴领域得到应用。例如，在航空航天领域，过热蒸汽可以用于飞行器部件的高温测试和材料性能研究；在食品加工领域，过热蒸汽可以用于高温杀菌和食品干燥等。

环保节能趋势

在全球环保和节能的大背景下，500℃过热蒸汽方案也将朝着环保节能的方向发展。未来的蒸汽发生器可能会采用更加环保的能源作为热源，如太阳能、生物质能等，减少对传统化石能源的依赖。同时，通过优化设备的设计和运行参数，提高能源利用效率，降低能耗和污染物排放。

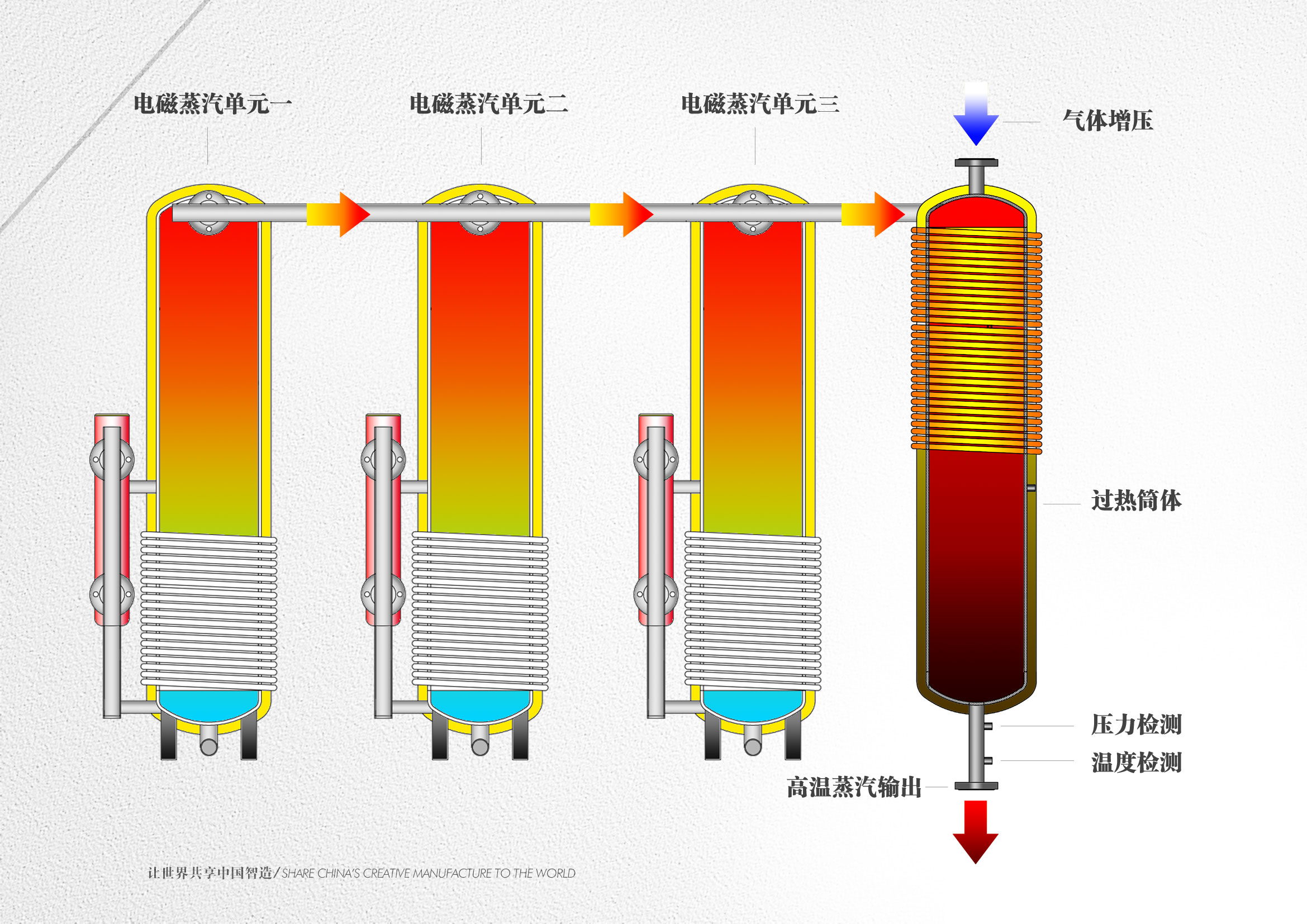

系统概述

AIX BOILER最新推出的第三代变频电磁感应加热过热蒸汽设备，为一体式模块结构。整体设备由蒸汽过热管束、电磁感应加热线圈、电磁感应加热控制器、PDI温度检测控制器、SOF流体感应控制开关、过热保护风冷系统六部分连锁控制构成。整套加热设备采用的是世界主流工业通用的电磁感应加热技术。

1、设计目标

饱和蒸汽产量：300 kg/h（由电蒸汽发生器提供）

过热蒸汽参数：500℃（由电磁蒸汽过热器实现）

系统总功率：216kW（电蒸汽发生器）+ 电磁过热器附加功率

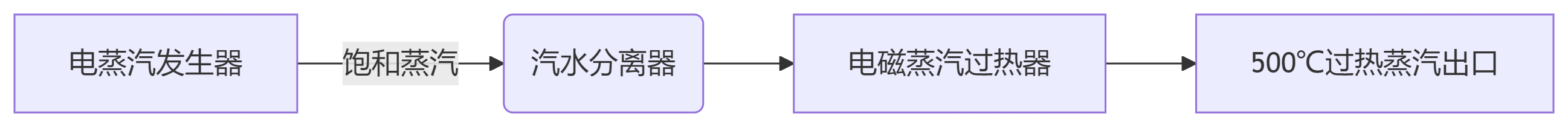

2、工艺流程图

二、设备选型与计算

1. 电蒸汽发生器

额定功率：216 kW

蒸汽产量：300 kg/h

出口压力：需明确设计压力（例如
0.7 MPa，饱和温度≈170℃）

电源要求：380V AC，三相五线制

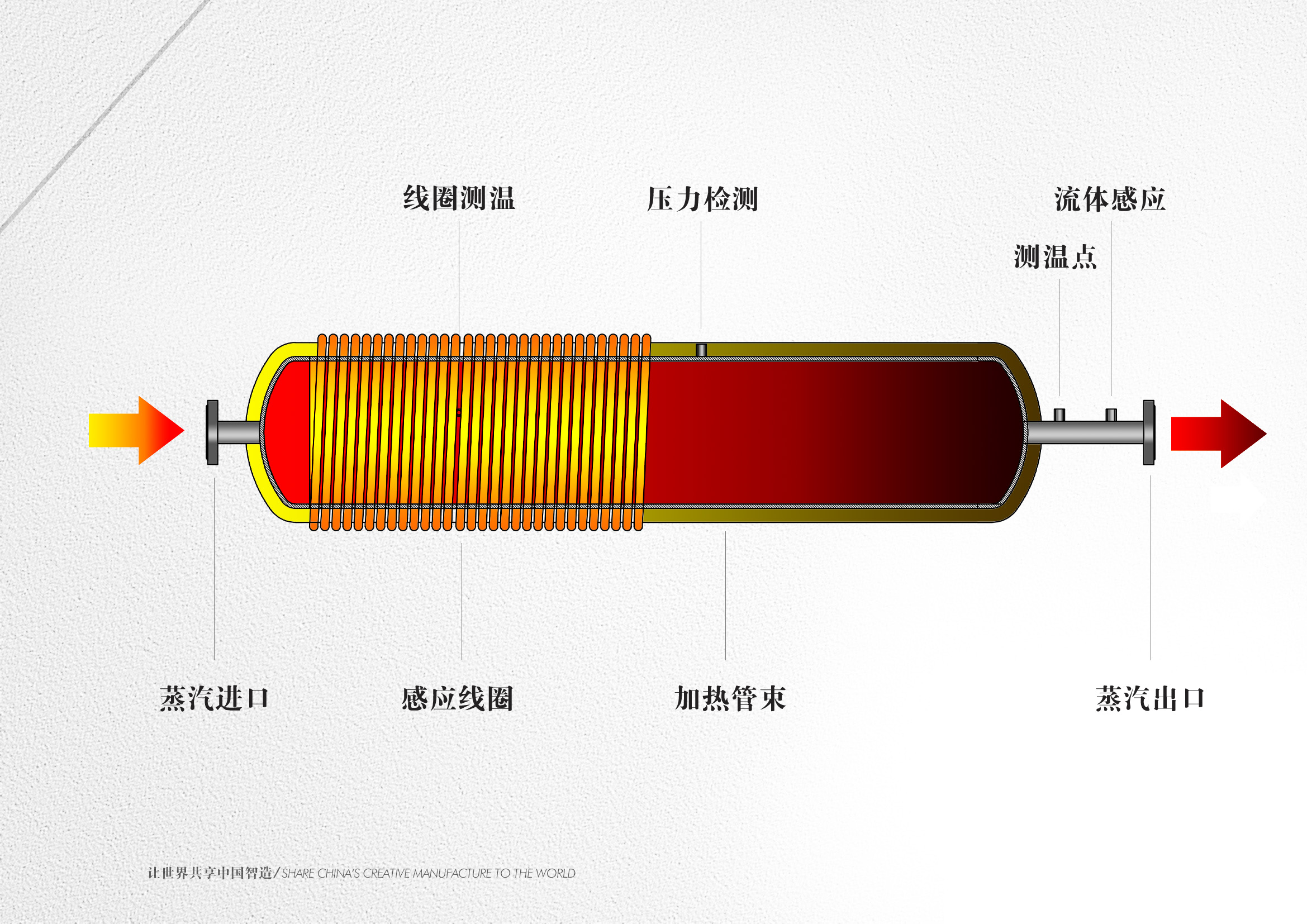

2. 电磁蒸汽过热器设计

3. 输入蒸汽：

温度：170℃（对应0.7 MPa饱和蒸汽）

流量：300 kg/h

目标输出：500℃过热蒸汽

需补充热量计算：

170℃饱和蒸汽焓值：≈2763 kJ/kg

500℃过热蒸汽焓值（0.7 MPa）：≈3487 kJ/kg

需增焓值：Δh = 3487 - 2763 =
724 kJ/kg

过热器功率需求：

选型参数：

功率：≥65 kW（预留10%裕量）

加热方式：电磁感应涡流加热（高频/中频）

材质：310S不锈钢管（耐温≥800℃）

防护等级：IP54

三、系统集成设计

1. 管路与接口

蒸汽发生器出口：加装汽水分离器，确保干度≥98%

过热器入口：设温度/压力传感器（联锁控制）

过热器出口：

高温压力表（0~1.6 MPa）

K型热电偶（0~600℃）

安全阀（泄压值=1.1×设计压力）

2. 控制系统

PLC控制柜（含触摸屏）：

电蒸汽发生器启停

电磁过热器功率调节（PID控制，精度±5℃）

关键联锁保护：

蒸汽流量＜250 kg/h时，过热器自动降功率

出口温度＞520℃或压力＞0.85 MPa时紧急停机

四、安全防护措施

1. 电气安全：

电磁过热器接地电阻≤4Ω

过流/短路保护（断路器 + 熔断器）

高温防护：

过热器外壳温度≤60℃（硅酸铝纤维隔热层 + 304不锈钢罩壳）

高温管道标识 + 防护网

泄压保护：

过热器出口安装弹簧安全阀（口径DN20，起跳压力0.77 MPa）

系统最高点设排气阀

能耗与效率优化

总功耗：216 kW（发生器） + 65 kW（过热器） =
281 kW

热效率提升：

电磁过热器效率＞95%（直接加热无热损）

蒸汽管道保温（λ≤0.035 W/m·K）

六、安装与调试

1. 安装要求：

蒸汽发生器与过热器间距≥0.5m（便于散热检修）

蒸汽管道倾斜度≥5‰（坡向疏水阀）

调试步骤：

第一阶段：电蒸汽发生器单机运行（验证300 kg/h产量）

第二阶段：电磁过热器空载测试（频率20~50 kHz）

第三阶段：联调（阶梯升温至500℃，每次升幅≤50℃）

七、技术参数总表

八、备件与维护建议

1. 关键备件：电磁线圈（1套）、热电偶（2支）、安全阀（1台）

2. 维护周期：

每月清洗过热器管内壁（防止积碳）

每季度检测绝缘电阻（≥100 MΩ）

注：最终设计需根据用户具体蒸汽压力、水质（建议软水TDS≤50ppm）及现场供电条件调整。
